不銹鋼壓力儀表
產品名稱:
不銹鋼壓力儀表型號:
Y-40B/50B/60B/75B100B/150B/200B價格:
電話聯系0510-82730027最小起訂量:
1
產品摘要:
不銹鋼壓力儀表,真空不銹鋼壓力儀表,電接點不銹鋼壓力儀表,隔膜不銹鋼壓力儀表,耐震不銹鋼壓力儀表,鈦合金壓力儀表,蒙乃爾壓力儀表,耐低溫壓力儀表,耐腐蝕壓力儀表,防腐壓力儀表、高壓壓力表、耐高溫壓力表、耐低溫壓力表、耐溫壓力表、耐酸壓力表、耐硫壓力表、防腐蝕壓力表、氨用壓力表、氯氣壓力表、真空不銹鋼壓力表、天然氣壓力表、不銹鋼耐震壓力表、雙刻度耐震不銹鋼壓力表、耐溫耐震不銹鋼壓力表、耐高壓耐震壓力表、耐腐耐震壓力表、防腐耐震壓力表、抗震不銹鋼壓力表、耐振不銹鋼壓力表、充油不銹鋼壓力表、抗振不銹鋼壓力表、真空耐振不銹鋼壓力表......本公司可根據用戶需要，設計、制造特殊用途的不銹鋼壓力表產品，歡迎來人來電、來函洽談！
- 產品描述

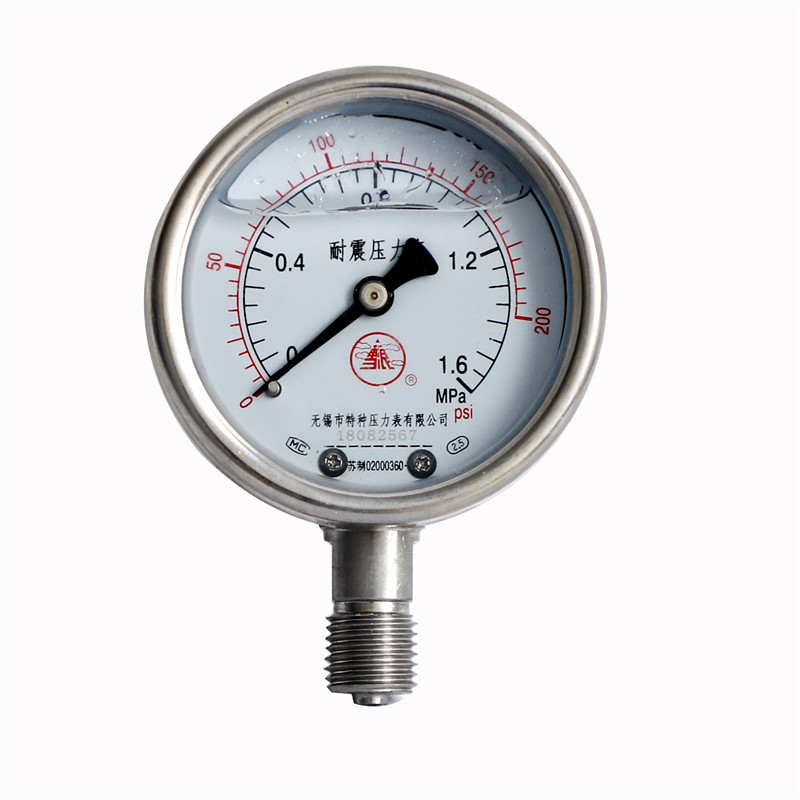

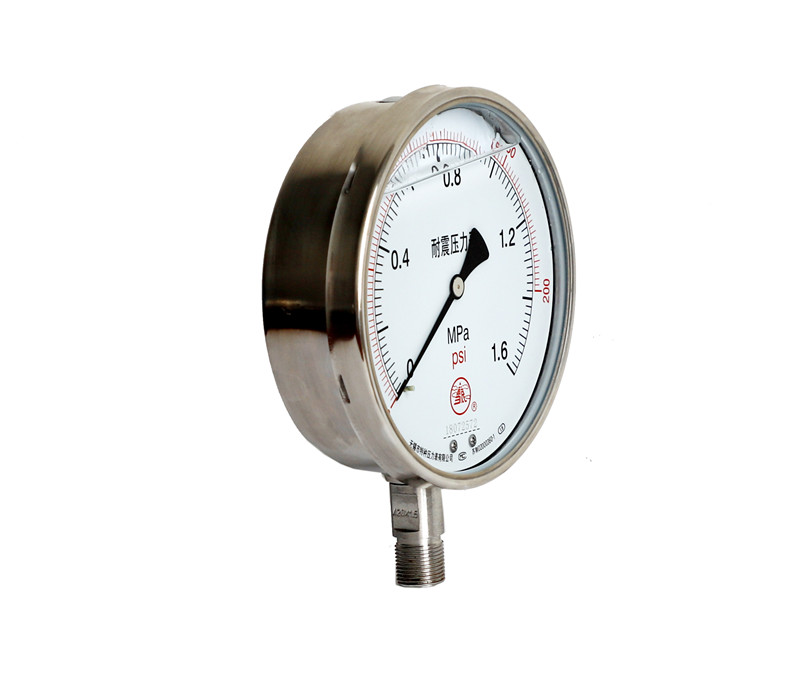

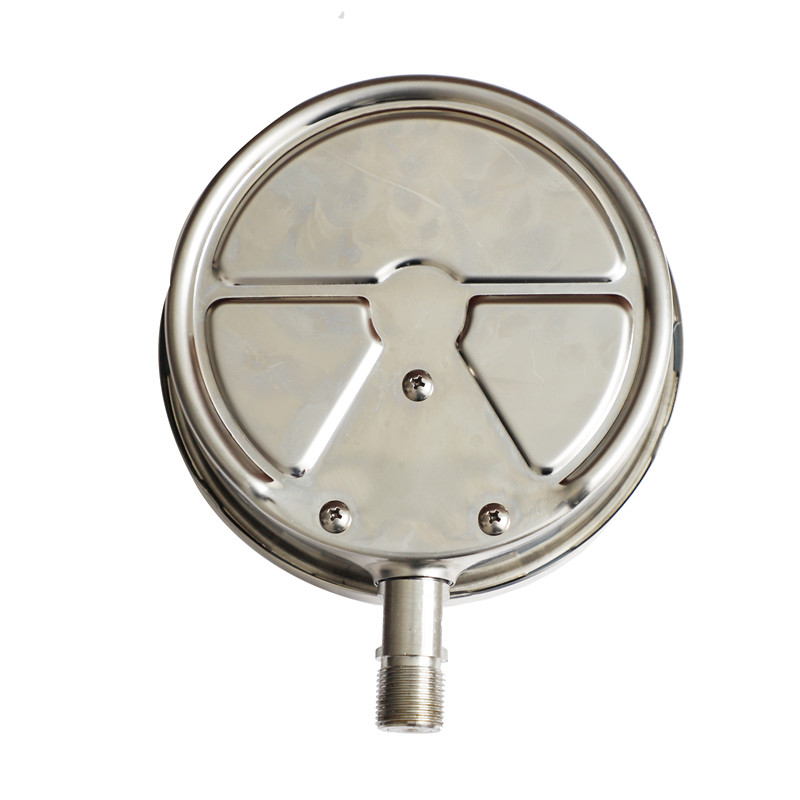

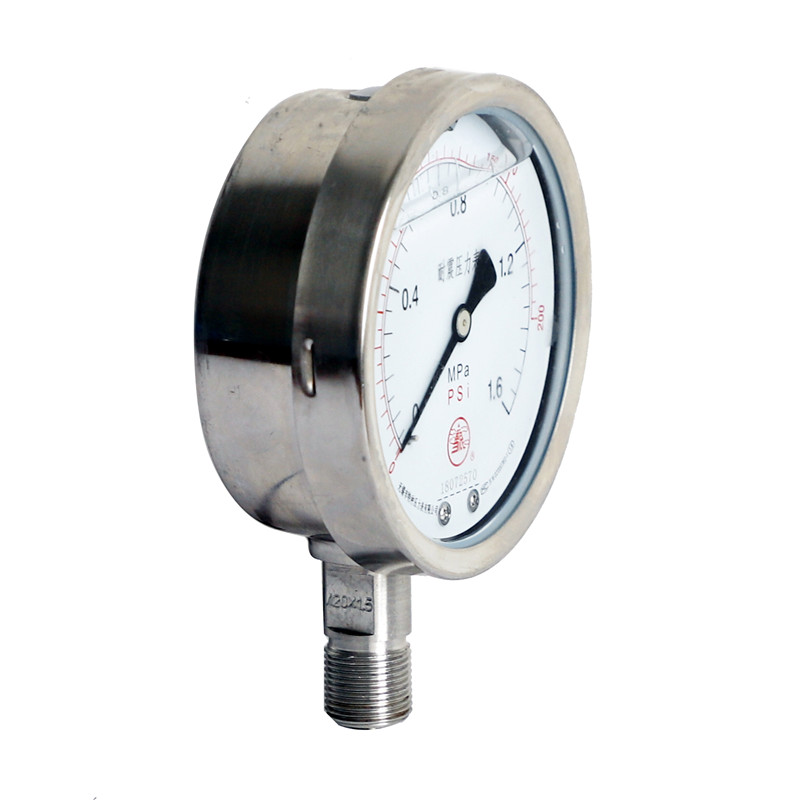

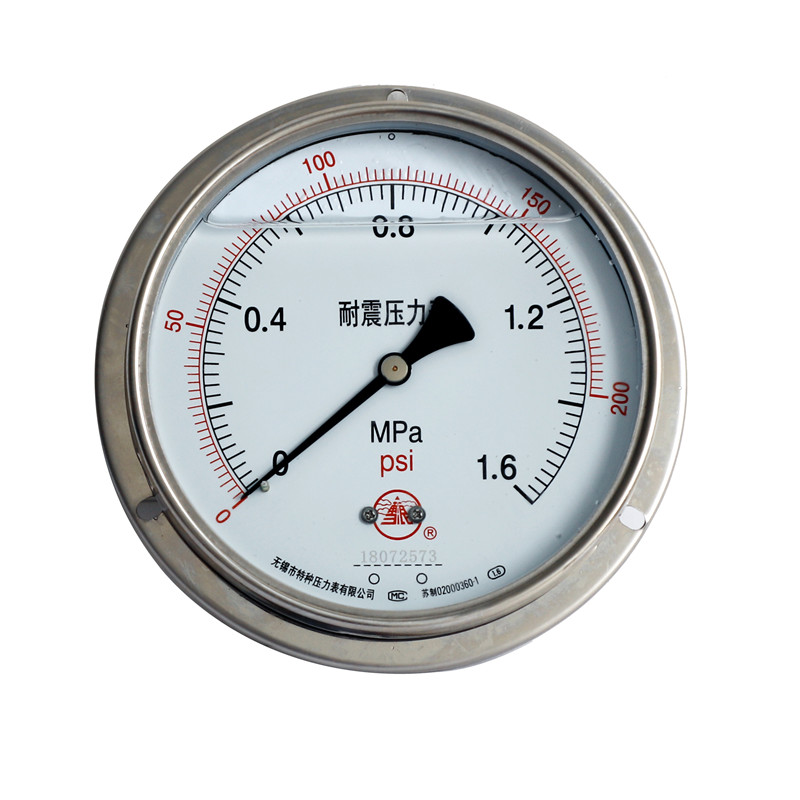

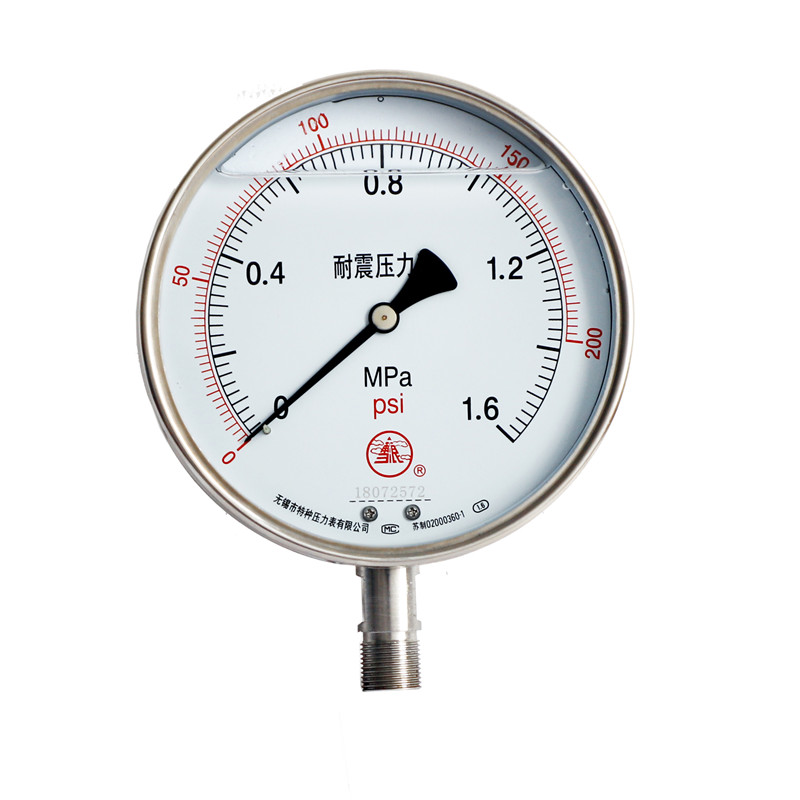

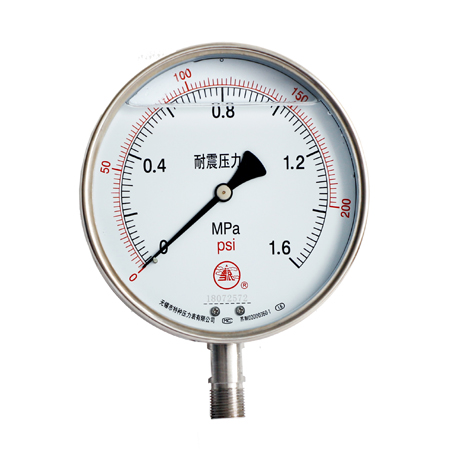

不銹鋼壓力表Y-40B/50B/60B/75B100B/150B/200B
不銹鋼壓力表全部采用不銹鋼材料制造，接液部件主要零件采用SS316L或者蒙乃爾、鈦合金等材料，適用于有腐蝕性氣體環境，
可檢測腐蝕性較強及高溫介質的壓力及真空度，壓力表指示穩定清晰。不銹鋼壓力表廣泛應用于石油、化工、冶金、食品、醫藥等工業部門壓力測量。
不銹鋼壓力表型號命名規則：
不銹鋼壓力表技術參數：
型號
Y-40B
Y-50B
Y60B
Y-75B
Y-100B
Y-150B
Y-200B
公稱直徑
￠40
￠50
￠60
￠75
￠100
￠150
￠200
接頭螺紋
M10×1；M14×1.5；M20×1.5；G1/4；G3/8；G1/2；
精度等級(%)
2.5
1.6
測量范圍(Mpa)
－0.1~0；
－0.1~0．06；—0.1~0．15；—0.1~0．3；—0.1~0．5；—0.1~0．9；
—0.1~1。5；—0.1~2。4；
0~0.1；1~0.16；0~0.25；0~0.4；0~0.6；0~1.0；0~1.6；0~2.5；0~4.0；0~6.0；0~10；0~16；0~25；0~40；0~60；0~100；0~160；
使用環境溫度(℃)
-40℃~70℃
結構形式

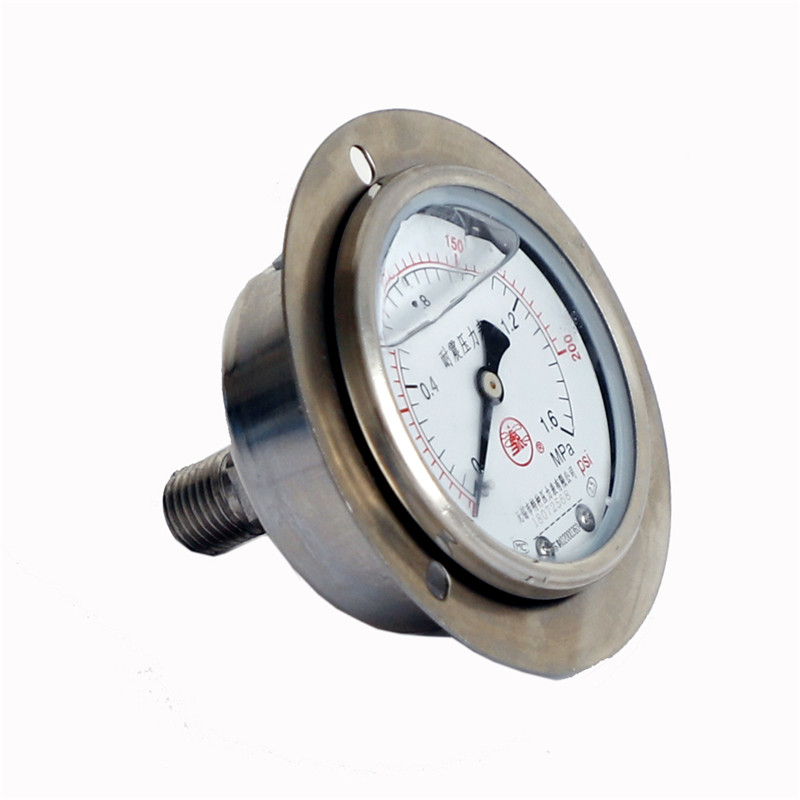

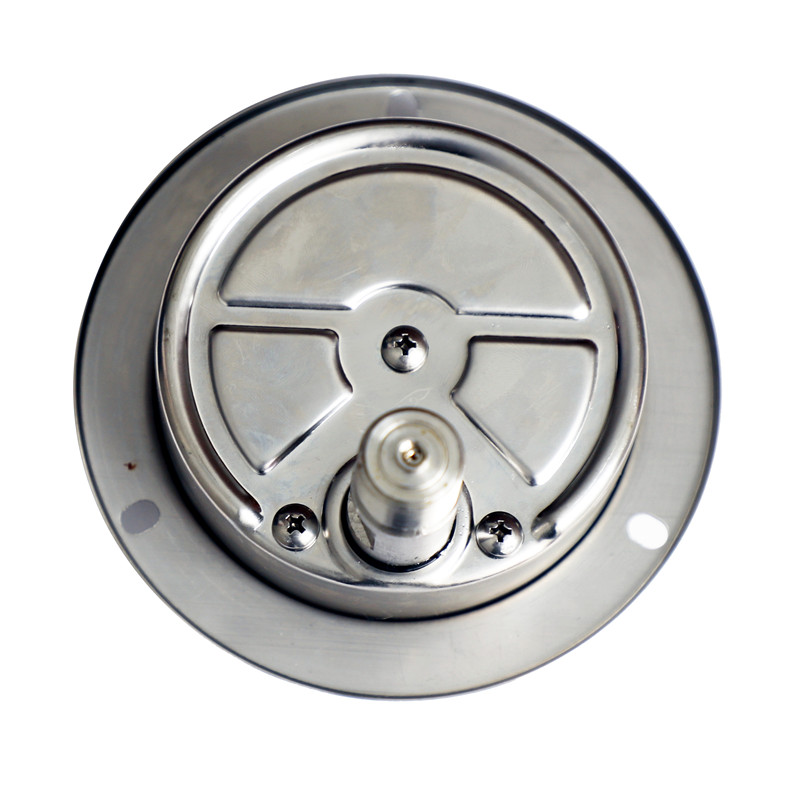

徑向無邊；軸向無邊（Ｚ）；軸向帶前邊（ZQ）

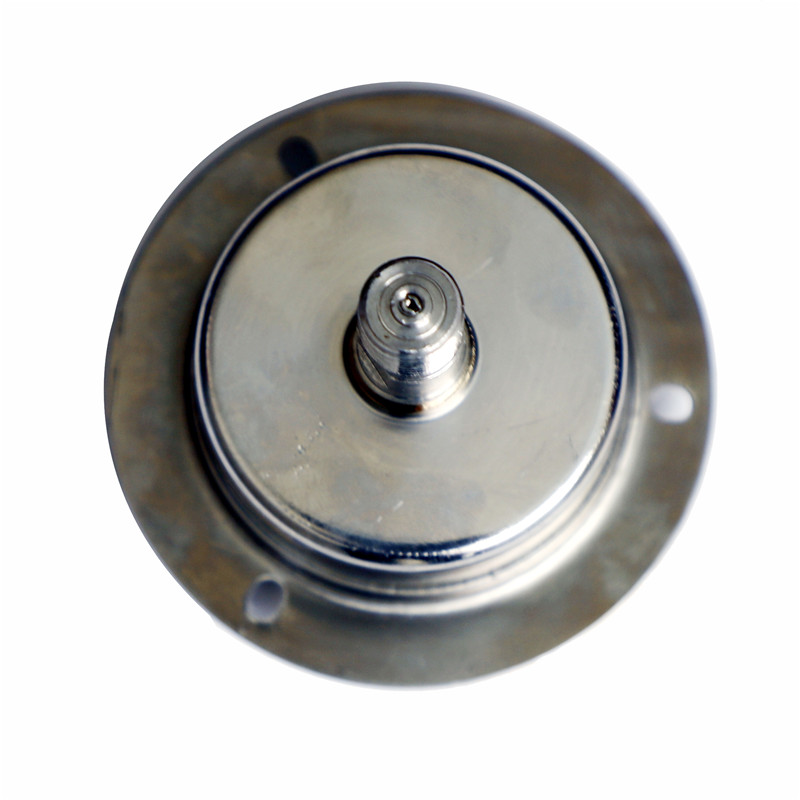

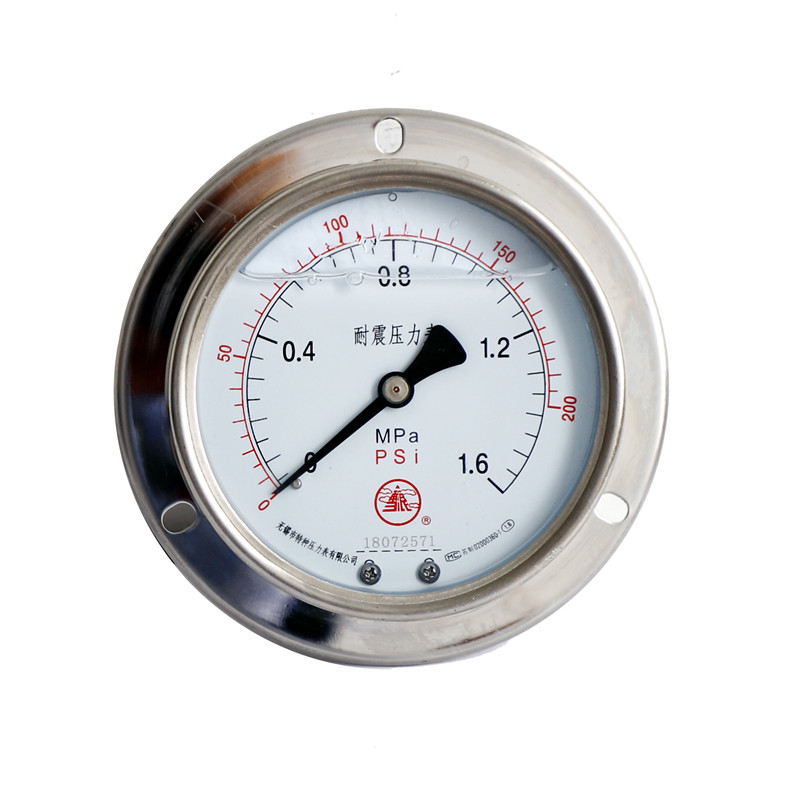

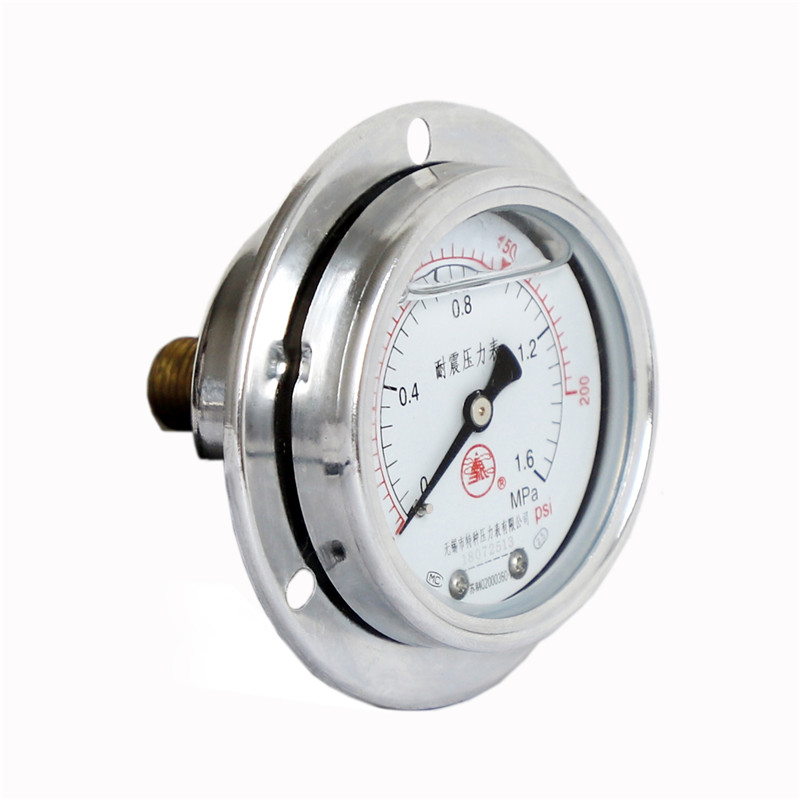

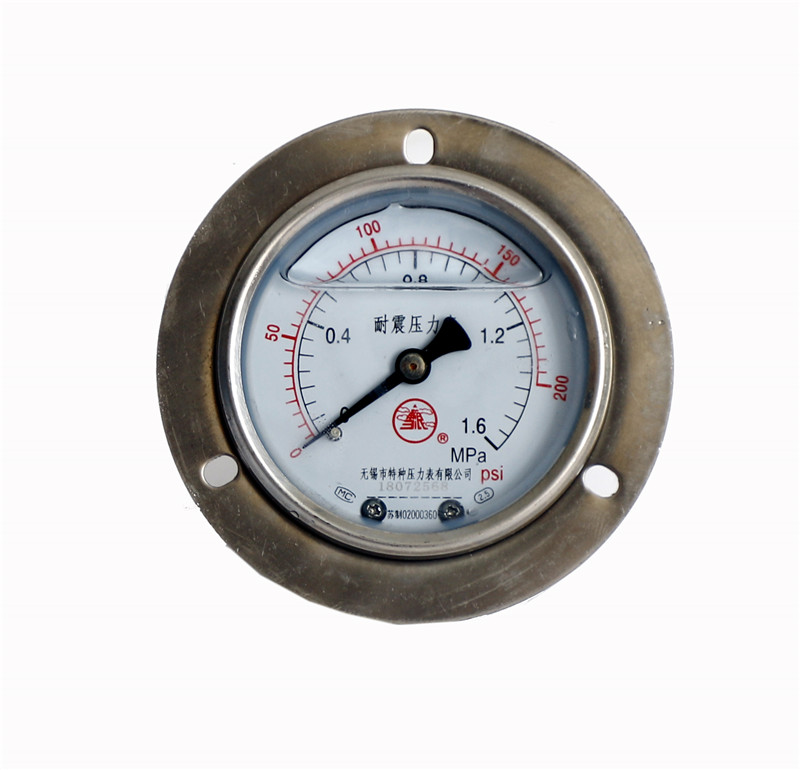

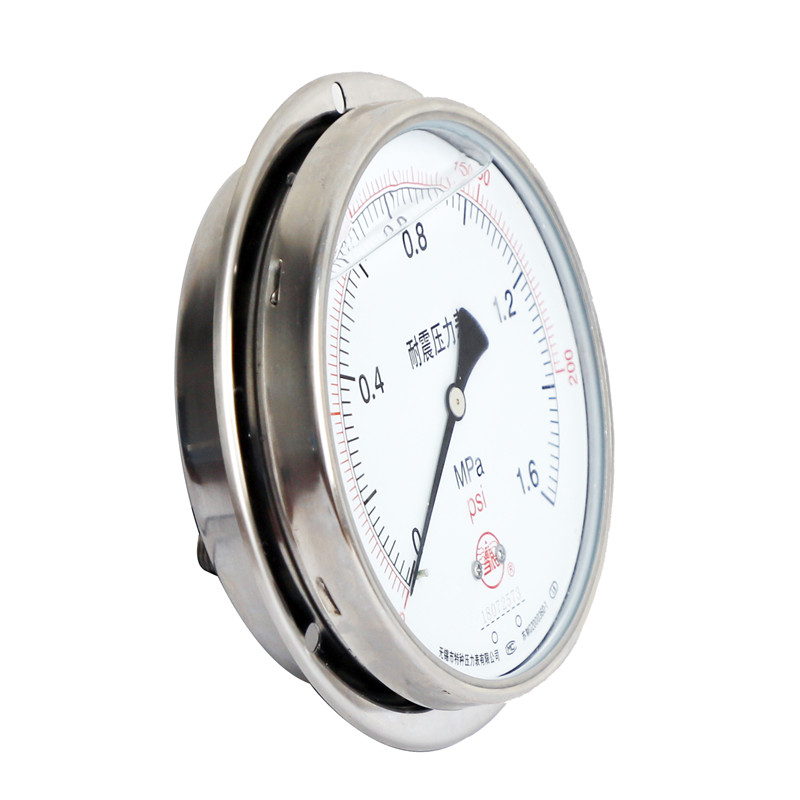

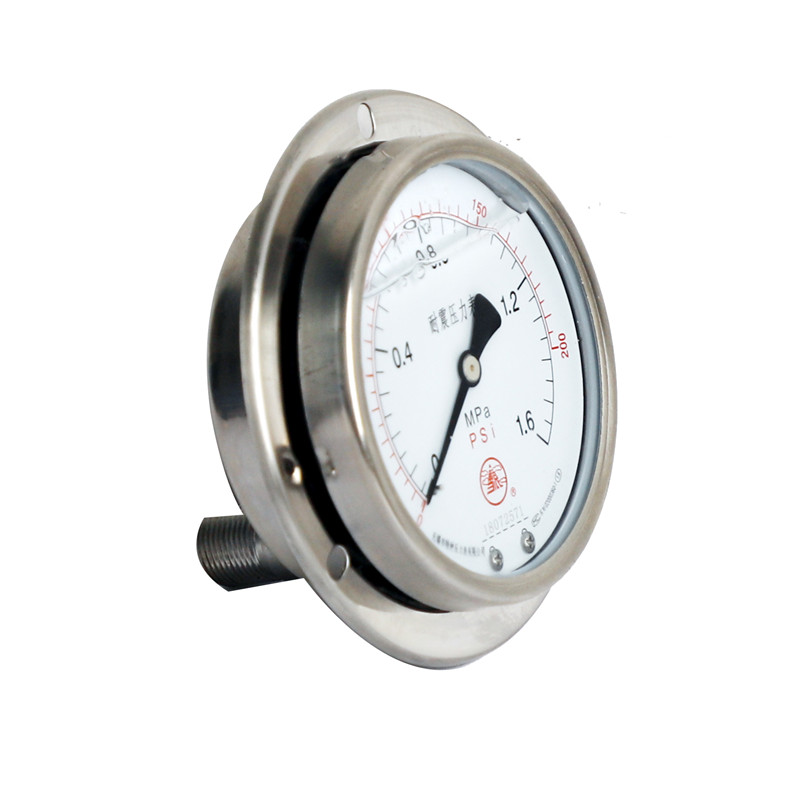

徑向帶后邊(T)；徑向帶前邊（TQ）；卡箍安裝（U）
抗震等級
V．H．3
執行標準
JB/T1226--2001
防護等級
IP65
表殼材質
304SS
接頭材質
304SS；316L；鈦合金；蒙乃爾
不銹鋼壓力表安裝型式及安裝尺寸：
型號
結構形式
外形尺寸mm
A
B
C
D
d
D1
d0
G
M
Y-40B
徑向無邊
19
25
8.5
/
/
/
/
M10 X1
Y-40ZB
軸向無邊
19
25
8.5
/
/
/
/
Y-50B
徑向無邊
29
24
9
50
/
/
/
/
G1/4
Y-50TB
徑向帶后邊
29
24
9
60
68
3.4
/
Y-50TQB
徑向帶前邊
29
28
11
60
68
3.4
/
Y-50ZB
軸向無邊
29
24
0
/
/
/
/
Y-50ZQB
軸向帶前邊
29
24
0
60
68
3.4
16
Y-60B
徑向無邊
31
32
14
60
/
/
/
/
14X1.5
Y-60TQB
徑向帶前邊
31
32
14
75
85
3.4
/
Y-60TB
徑向帶后邊
31
32
15
75
85
3.4
/
Y-60ZB
軸向無邊
30
32
0
/
/
/
/
Y-60ZQB
軸向帶前邊
30
32
0
75
85
3.4
19
Y-75B
徑向無邊
24
30
12
75
/
/
/
/
G3/8
Y-75TB
徑向帶后邊
24
30
12
90
102
5.5
/
Y-75ZB
軸向無邊
24
30
10
/
/
/
/
Y-75ZQB
軸向帶前邊
24
30
10
90
102
5.5
15
Y-100B
徑向無邊
44
45
18
100
/
/
/
/
20X1.5
Y-100TQB
徑向帶前邊
44
45
18
118
118
5.5
/
Y-100TB
徑向帶后邊
44
46
19
118
118
5.5
/
Y-100ZB
軸向無邊
43
45
34
/
/
/
/
Y-100ZQB
軸向帶前邊
43
45
34
118
118
5.5
25
Y-150B
徑向無邊
50
47
19
149
/
/
/
/
20X1.5
Y-150TQB
徑向帶前邊
50
47
19
165
182
5.5
/
Y-150TB
徑向帶后邊
50
48
20
165
182
5.5
/
Y-150ZB
軸向無邊
51
47
55
/
/
/
/
Y-150ZQB
軸向帶前邊
51
47
55
165
182
5.5
25
A
B
C
D
K
F
H
h
M
Y-50UB
卡箍安裝
29
24
0
50
35
55
32
20
G1/4
Y-60UB
卡箍安裝
30
32
0
60
46
67
36
20
14X1.5
Y-75UB
卡箍安裝
24
30
10
75
62
82
35
25
G3/8
Y-100UB
卡箍安裝
43
45
34
100
69
109
44
38
20X1.5
Y-150UB
卡箍安裝
51
47
55
150
107
160
45
40
20X1.5
注：連接螺紋可按要求訂貨
1、連接螺紋如不注明按表中確定,螺紋也可按照要求生產.
2、接液材質：不銹鋼(SUS316、蒙乃爾合金、鈦合金，SUS316L)，請?jiān)谟嗀洉r(shí)明確。
3、外殼材質：不銹鋼304；
使用與訂貨須知：
不銹鋼耐震壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境。
訂貨請說明名稱、型號及測量范圍。資料來源于http://www.wxcqcy.com提供
